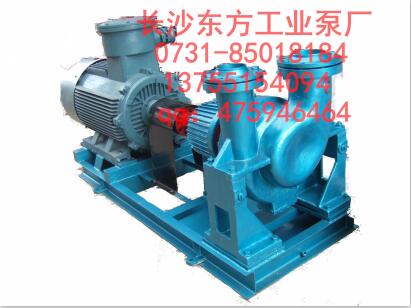

來源：東方水泵 / 發布時間：2017/5/24AY油泵的選型依據
AY油泵選型依據，應根據工藝流程，給排水要求，從五個方面加以考慮，既液體輸送量、裝置揚程、液體性質、管路布置以及操作運轉條件等。
1、流量是選泵的重要性能數據之一，它直接關系到整個裝置的的生產能力和輸送能力。如設計院工藝設計中能算出泵正常、最小、最大三種流量。選擇泵時，以最大流量為依據，兼顧正常流量，在沒有最大流量時，通常可取正常流量的1.1倍作為最大流量。2、裝置系統所需的揚程是選泵的又一重要性能數據，一般要用放大5%—10%余量后揚程來選型。
3、液體性質，包括液體介質名稱，物理性質，化學性質和其它性質，物理性質有溫度c密度d，粘度u，介質中固體顆粒直徑和氣體的含量等，這涉及到系統的揚程，有效氣蝕余量計算和合適泵的類型：化學性質，主要指液體介質的化學腐蝕性和毒性，是選用泵材料和選用那一種軸封型式的重要依據。
4、 裝置系統的管路布置條件指的是送液高度送液距離送液走向，吸如側最低液面，排出側最高液面等一些數據和管道規格及其長度、材料、管件規格、數量等，以便進行系統揚程計算和汽蝕余量的校核。
5、 操作條件的內容很多，如液體的操作T飽和蒸汽力P、吸入側壓力PS（絕對）、排出側容器壓力PZ、海拔高度、環境溫度操作是間隙的還是連續的、泵的位置是固定的還是可移的。

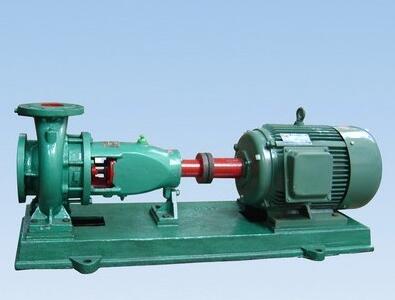

水泵的基本構成：電機、聯軸器、泵頭（體）及機座（臥式）。
水泵的主要參數有：流量，用Q表示，單位是M3/H ，L/S。揚程，用H表示，單位是M。
對清水泵，必需汽蝕余量（M）參數非常重要，特別是用于吸上式供水設備時。
對潛水泵，額定電流參數（A）非常重要，特別是用于變頻供水設備時。
電機的主要參數：電機功率（KW），轉速（r/min），額定電壓（V），額定電流（A）。
聯軸器泵頭（體_） 臥式機座
答：指泵的有效功率和軸功率之比。η=Pe/P
泵的功率通常指輸入功率，即原動機傳到泵軸上的功率，故又稱軸功率，用P表示。
有效功率即：泵的揚程和質量流量及重力加速度的乘積。
Pe=ρg QH （W） 或Pe=γQH/1000 （KW）
ρ：泵輸送液體的密度（kg/m3）
γ：泵輸送液體的重度 γ=ρg （N/ m3）
g：重力加速度（m/s）
質量流量 Qm=ρQ （t/h 或 kg/s）
什么叫汽蝕余量？什么叫吸程？各自計量單位表示字母？
答：泵在工作時液體在葉輪的進口處因一定真空壓力下會產生汽體，汽化的氣泡在液體質點的撞擊運動下，對葉輪等金屬表面產生剝蝕，從而破壞葉輪等金屬，此時真空壓力叫汽化壓力，汽蝕余量是指在泵吸入口處單位重量液體所具有的超過汽化壓力的富余能量。單位用米標注，用（NPSH）r。吸程即為必需汽蝕余量Δh：即泵允許吸液體的真空度，亦即泵允許的安裝高度，單位用米。
吸程=標準大氣壓（10.33米）-汽蝕余量-安全量（0.5米）
標準大氣壓能壓管路真空高度10.33米。
例如：某泵必需汽蝕余量為4.0米，求吸程Δh？
解：Δh=10.33-4.0-0.5=5.83米什么是泵的特性曲線？包括幾方面？有何作用？
答：通常把表示主要性能參數之間關系的曲線稱為離心泵的性能曲線或特性曲線，實質上，離心泵性能曲線是液體在泵內運動規律的外部表現形式，通過實測求得。特性曲線包括：流量-揚程曲線（Q-H），流量-效率曲線（Q-η），流量-功率曲線（Q-N），流量-汽蝕余量曲線（Q-（NPSH）r），性能曲線作用是泵的任意的流量點，都可以在曲線上找出一組與其相對的揚程，功率，效率和汽蝕余量值，這一組參數稱為工作狀態，簡稱工況或工況點，離心泵最高效率點的工況稱為最佳工況點，最佳工況點一般為設計工況點。一般離心泵的額定參數即設計工況點和最佳工況點相重合或很接近。在實踐選效率區間運行，即節能，又能保證泵正常工作，因此了解泵的性能參數相當重要。 -

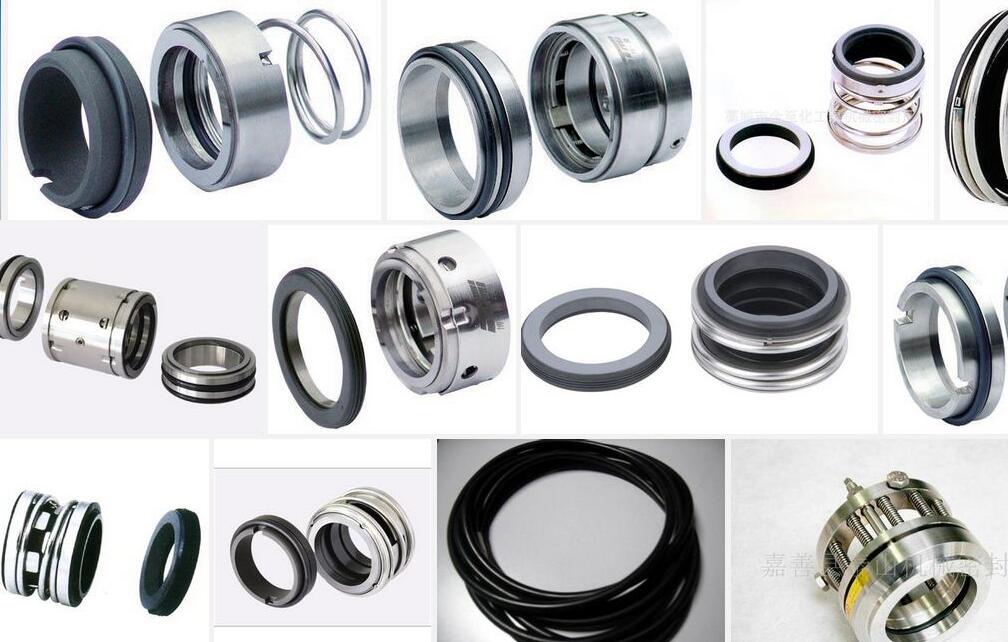

來源：東方水泵 / 發布時間：2017/5/24機械密封是水泵滲漏的主要原因，但是機械密封本身是一種要求較高的精密部件，對設計、機械加工、裝配質量都有很高的要求。在使用機械密封時，應分析使用機械密封的各種因素，使機械密封適用于各種泵的技術要求和使用介質要求且有充分的潤滑條件，這樣才能保證密封長期可靠地運轉。
機械密封亦稱端面密封，其有一對垂直于旋轉軸線的端面，該端面在流體壓力及補償機械外彈力的作用下，依賴輔助密封的配合與另一端保持貼合，并相對滑動，從而防止流體泄漏。一、常見的滲漏現象
機械密封滲漏的比例占全部維修泵的50%以上，機械密封的運行好壞直接影響到水泵的正常運行，現總結分析如下。
1、周期性滲漏
(1) 泵轉子軸向竄動量大，輔助密封與軸的過盈量大，動環不能在軸上靈活移動。在泵翻轉，動、靜環磨損后，得不到補償位移。
對策：在裝配機械密封時， 軸的軸向竄動量應小于0.1mm，輔助密封與軸的過盈量應適中，在保證徑向密封的同時， 動環裝配后保證能在軸上靈活移動(把動環壓向彈簧能自由地彈回來) 。
(2) 密封面潤滑油量不足引起干摩擦或拉毛密封端面。
對策： 油室腔內潤滑油面高度應加到高于動、靜環密封面。
(3) 轉子周期性振動。原因是定子與上、下端蓋未對中或葉輪和主軸不平衡，汽蝕或軸承損壞(磨損) ，這種情況會縮短密封壽命和產生滲漏。
對策： 可根據維修標準來糾正上述問題。
2、小型潛污泵機封滲漏引起的磨軸現象
(1) 715kW以下小泵機封失效常常產生磨軸，磨軸位置主要有以下幾個：動環輔助密封圈處、靜環位置、少數彈簧有磨軸現象。
(2) 磨軸的主要原因： ①BIA 型雙端面機械密封，反壓狀態是不良的工作狀態，介質中的顆粒、雜質很容易進入密封面，使密封失效。②磨軸的主要件為橡膠波紋管，且是由于上端密封面處于不良潤滑狀態，動靜環之間的摩擦力矩大于橡膠波紋管與軸之間的傳遞轉矩，發生相對轉動。③動、靜環輔助密封由于受到污水中的弱酸、弱堿的腐蝕, 橡膠件已無彈性。有的已腐爛，失去了應有的功能，產生了磨軸的現象。
(3) 為解決以上問題，現采取如下措施：①保證下端蓋、油室的清潔度， 對不清潔的潤滑油禁止裝配。②機封油室腔內油面線應高于動靜環密封面。③根據不同的使用介質選用不同結構的機封。對高揚程泵應重新設計機封結構， 對腐蝕性介質橡膠應選用耐弱酸、弱堿的氟橡膠。機封靜環應加防轉銷。
二、由于壓力產生的滲漏
(1) 高壓和壓力波造成的機械密封滲漏由于彈簧比壓力及總比壓設計過大和密封腔內壓力超過3MPa 時，會使密封端面比壓過大，液膜難以形成，密封端面磨損嚴重， 發熱量增多，造成密封面熱變形。
對策：在裝配機封時，彈簧壓縮量一定要按規定進行，不允許有過大或過小的現象，高壓條件下的機械密封應采取措施。為使端面受力合理，盡量減小變形，可采用硬質合金、陶瓷等耐壓強度高的材料，并加強冷卻的潤滑措施，選用可*的傳動方式，如鍵、銷等。
(2) 真空狀態運行造成的機械密封滲漏泵在起動、停機過程中，由于泵進口堵塞，抽送介質中含有氣體等原因，有可能使密封腔出現負壓，密封腔內若是負壓，會引起密封端面干摩擦，內裝式機械密封會產生漏氣(水) 現象，真空密封與正壓密封的不同點在于密封對象的方向性差異，而且機械密封也有其某一方向的適應性。
對策：采用雙端面機械密封， 這樣有助于改善潤滑條件，提高密封性能。
三、由于介質引起的滲漏
(1) 大多數潛污泵機械密封拆解后，靜環和動環的輔助密封件無彈性，有的已經腐爛，造成了機封的大量滲漏甚至有磨軸的現象。由于高溫、污水中的弱酸、弱堿對靜環和動環輔助橡膠密封件的腐蝕作用，造成了機械滲漏過大， 動、靜環橡膠密封圈材料為丁腈—40，不耐高溫，不耐酸堿，當污水為酸性堿性時易腐蝕。
對策：對腐蝕性介質， 橡膠件應選用耐高溫、耐弱酸、弱堿的氟橡膠。
(2) 固體顆粒雜質引起的機械密封滲漏如果固體顆粒進入密封端面，將會劃傷或加快密封端面的磨損，水垢和油污在軸(套) 表面的堆積速度超過摩擦副的磨損速度，致使動環不能補償磨耗位移，硬對硬摩擦副的運轉壽命要比硬對石墨摩擦副的長，因為固體顆粒會嵌入石墨密封環的密封面內。
對策：在固體顆粒容易進入的位置應選用碳化鎢對碳化鎢摩擦副的機械密封。
四、因其他問題引起的機械密封滲漏
機械密封中還存在設計、選擇、安裝等不夠合理的地方。
(1) 彈簧壓縮量一定要按規定進行，不允許有過大或過小的現象，誤差±2mm，壓縮量過大增加端面比壓，摩擦熱量過多，造成密封面熱變形和加速端面磨損，壓縮量過小動靜環端面比壓不足，則不能密封。
(2) 安裝動環密封圈的軸(或軸套) 端面及安裝靜環密封圈的密封壓蓋(或殼體) 的端面應倒角并修光,以免裝配時碰傷動靜環密封圈。以上總結了機械密封比較常見的滲漏原因。機械密封本身是一種要求較高的精密部件，對設計、機械加工、裝配質量都有很高的要求。在使用機械密封時，應分析使用機械密封的各種因素，使機械密封適用于各種泵的技術要求和使用介質要求且有充分的潤滑條件，這樣才能保證密封長期可靠地運轉。
-
來源：東方水泵 / 發布時間：2017/5/24水泵常見故障及解決方法一、水泵無法啟動首先應檢查電源供電情況：接頭連接是否牢靠；開關接觸是否緊密；保險絲是否熔斷；三相供電的是否缺相等。
1、如有斷路、接觸不良、保險絲熔斷、缺相，應查明原因并及時進行修復。
2、其次檢查是否是水泵自身的機械故障，常見的原因有：
填料太緊或葉輪與泵體之間被雜物卡住而堵塞；泵軸、軸承、減漏環銹住；泵軸嚴重彎曲等。排除方法：放松填料，疏通引水槽；拆開泵體清除雜物、除銹；拆下泵軸校正或更換新的泵軸。
二、水泵發熱原因：軸承損壞；滾動軸承或托架蓋間隙過小；泵軸彎曲或兩軸不同心；膠帶太緊；缺油或油質不好；葉輪上的平衡孔堵塞，葉輪失去平衡，增大了向一邊的推力，功率過大原因。
排除方法： 更換軸承；拆除后蓋，在托架與軸承座之間加裝墊片；調查泵軸或調整兩軸的同心度；適當調松膠帶緊度；加注干凈的黃油，黃油占軸承內空隙的60％左右；清除平衡孔內的堵塞物，調節流量關小出口閥門。
三、流量不足這是因為：動力轉速不配套或皮帶打滑，使轉速偏低；軸流泵葉片安裝角太小；揚程不足，管路太長或管路有直角彎；吸程偏高；底閥、管路及葉輪局部堵塞或葉輪缺損；出水管漏水嚴重。
排除方法： 恢復額定轉速，清除皮帶油垢，調整好皮帶緊度；調好葉片角，降低水泵安裝位置，縮短管路或改變管路的彎曲度；密封水泵漏氣處，壓緊填料；清除堵塞物，更換葉輪；更換減漏環，堵塞漏水處。
四、 吸不上水原因是泵體內有空氣或進水管積氣，或是底閥關閉不嚴灌引水不滿、真空泵填料嚴重漏氣，閘閥或拍門關閉不嚴，,旋轉方向不對,葉輪堵塞,泵轉速不足。
排除方法： 先把水壓上來，再將泵體注滿水，然后開機。同時檢查逆止閥是否嚴密，管路、接頭有無漏氣現象，如發現漏氣，拆卸后在接頭處涂上潤滑油或調合漆，并擰緊螺絲。檢查水泵軸的油封環，如磨損嚴重應更換新件。管路漏水或漏氣。可能安裝時螺帽擰得不緊。若滲漏不嚴重,可在漏氣或漏水的地方涂抹水泥,或涂用瀝青油拌和的水泥漿。臨時性的修理可涂些濕泥或軟肥皂。若在接頭處漏水,則可用扳手擰緊螺帽,如漏水嚴重則必須重新拆裝，更換有裂紋的管子；降低揚程，將水泵的管口壓入水下0.5m。
五、劇烈震動 主要有以下幾個原因：電動轉子不平衡；聯軸器結合不良；軸承磨損彎曲；轉動部分的零件松動、破裂；管路支架不牢等原因。可分別采取調整、修理、加固、校直、更換等辦法處理。
上述情況是造成水泵故障的常見原因，并不是全部原因，實踐中處理故障，因實際分析，應遵循先外后里的原則，切莫盲目操作。
六、配套動力電動機過熱原因有四。一是電源方面的原因：電壓偏高或偏低，在特定負載下，若電壓變動范圍應在額定值的＋10％至－5％之外會造成電動機過熱；電源三相電壓不對稱，電源三相電電壓相間不平衡度超過5％，會引繞組過熱；缺相運行，經驗表明農用電動機被燒毀85%以上是由于缺相運行造成的，應對電動機安裝缺相保護裝置。二是水泵方面的原因：選用動力不配套，小馬拉大車，電動機長時間過載運行，使電動機溫度過高；啟動過于頻繁、定額為短時或斷續工作制的電動機連續工作。應限制啟動次數，正確選用熱保護，按電動機上標定的定額使用。三是電動機本身的原因：接法錯誤，將△形誤接成Y形，使電動機的溫度迅速升高；定子繞組有相間短路、匝間短路或局部接地，輕時電動機局部過熱，嚴重時絕緣燒壞；鼠籠轉子斷條或存在缺陷，電動機運行1至2小時，鐵芯溫度迅速上升；通風系統發生故障，應檢查風扇是否損壞，旋轉方向是否正確，通風孔道是否堵塞；軸承磨損、轉子偏心掃膛使定轉子鐵心相擦發出金屬撞擊聲，鐵芯溫度迅速上升，嚴重時電動機冒煙，甚至線圈燒毀。四是工作環境方面的原因：電動機繞組受潮或灰塵、油污等附著在繞組上，導致絕緣降低。應測量電動機的絕緣電阻并進行清掃、干燥處理；環境溫度過高。當環境溫度超過35℃時，進風溫度高，會使電動機的溫度過高，應設法改善其工作環境。如搭棚遮陽等。注意： 因電方面的原因發生故障，應請獲得專業資格證書的電工維修，一知半解的人不可盲目維修，防止人身傷害事故的發生。
七、水泵的汽蝕現象 水泵的汽蝕是由水的汽化引起的，所謂汽化就是水由液態轉化為汽態的過程
水的汽化與溫度和壓力有一定的關系，在一定壓力下，溫度升高到一定數值時，水才開始汽化；如果在一定溫度下，壓力降低到一定數值時，水同樣也會汽化，把這個壓力稱為水在該溫度下的汽化壓力。如果在流動過程，某一局部地區的壓力等于或低于與水溫相對應的汽化壓力時，水就在該處發生汽化。汽化發生后，就會形成許多蒸汽與氣體混合的小汽泡。當汽泡隨同水流從低壓區流向高壓區時，汽泡在高壓的作用下破裂，高壓水以極高的速度流向這些原汽泡占有的空間，形成一個沖擊力。金屬表面在水擊壓力作用下，形成疲勞而遭到嚴重破壞。因此我們把汽泡的形成、發展和破裂以致材料受到破壞的全部過程，稱為汽蝕現象。 -

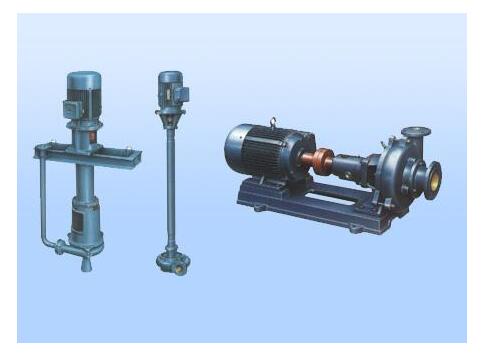

來源：東方水泵 / 發布時間：2017/5/24泥漿泵故障1：水泵振動
原因：泵軸與柴油機(或電機)不同心、葉輪不平衡、軸承損壞
解決方法：調節同心度、葉輪作平衡測試、更換軸承
泥漿泵故障2：泵上水慢
原因：前襯板與葉輪間隙大、出水管道不能封住空氣、排空滿
解決方法：調節間隙、調節出水管道、安裝抽真空裝置
泥漿泵故障3：泵不吸水
原因：灌注引水不夠、泵內空氣無法排出、吸水管漏氣、前襯板與葉輪間隙大
解決方法：繼續灌注引水、檢查管路是否漏氣、調節葉輪與前襯板間隙
泥漿泵故障4：出水壓力小、流量小
原因：泵內有空氣、葉輪與前襯板間隙大、離合器閉合不緊、葉輪或襯板磨損
解決方法：排空泵內氣體、調節間隙、調節離合器摩擦片間隙、更換葉輪或襯板
泥漿泵故障5：泵磨損快
原因：施工環境(顆粒大)差、輸送距離遠、進水管路長
解決方法：更換沙場、添加加力機組、縮短進水管長度減小汽蝕
泥漿泵故障6：葉輪軸頸磨損快
原因：高壓水泵揚程低、盤根錯位、泵軸與后蓋不同心
解決方法：更換高于泥漿泵揚程的高壓泵、更換盤根、調節同心度
